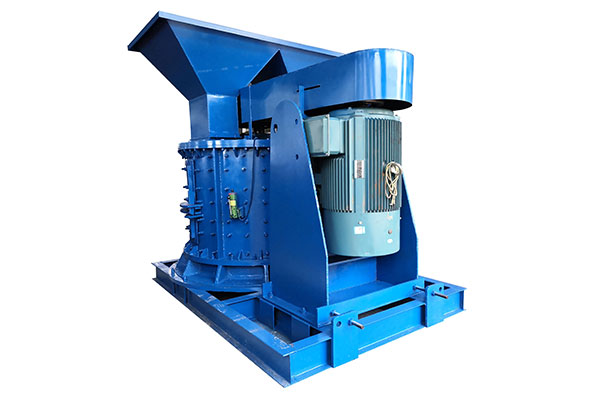

PFL 新型復合立式?jīng)_擊破碎機
88
新型復合式破碎機是綜合國內外同類破碎機技術， 對主要技術參數進行優化設計研制而成的新型細碎、粗磨產品，主要適用于中型水泥生料，熟料，為水泥廠技術改造或新建水泥生產線 提供了一種理想的細碎設備。也適用于鐵礦石、砂巖、石膏、高爐渣、煤矸石、塊煤等其他中硬礦石的破碎，具有破碎比大、耗能小、運轉平穩、結構簡單、操作維 修方便等特點。
工作原理
物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下，與另一部分以傘狀形式分流在葉輪四周的物料產生高速撞擊與粉碎，物料在互相撞擊后，又會在 葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎，從下部直通排出，形成閉路多次循環，由篩分設備控制達到所要求的成品粒度。
性能特點
破碎比大，大破碎比可達到出料粒度可以任意調節，不受板錘、襯板磨損的影響；無篩條設置，破碎水分含量高、含泥量大的物料時不易堵塞；采用彈性調節機構，進入不可破碎物可自動排出，不會造成設備損壞；軸承水平布置，壽命長，可以破碎溫度高的物料（如水泥熟料）。
產品優勢
（1） 結構簡單合理、運行成本低。利用石打石原理，磨損小。
（2） 破碎率高、節能。具有細碎、粗磨功能。
（3） 受物料水分含量影響小、含水份可達8%左右。
（4） 更工作噪聲低于75分貝（db級），粉塵污染少。
（5） 適合破碎中硬、特硬物料。產品成立方體，堆積密度大，鐵污染小。
（6） 葉輪自襯磨損小、維修方便。
技術參數
|
型 號 Model |
筒體直徑Cylinder diameter（mm） |
大進料粒度 Maximum feed size?(mm） |
出料粒度Discharge size（mm） |
功率 Power （kw） |
處理能力 Capacity （t/h） |
外形尺寸 External dimensions （mm） |
|
PFL1000 |
1000 |
≤120 |
<3-5 |
45-75 |
20-40 |
4100×2500×2500 |
|
PFL1250 |
1250 |
≤150 |
<3-5 |
75-90 |
40-70 |
4500×3000×2500 |
|
PFL1500 |
1500 |
≤180 |
<3-5 |
110-132 |
70-100 |
5700×3200×3800 |
|
PFL1750 |
1750 |
≤200 |
<3-5 |
132-160 |
90-130 |
5700×3300×3850 |
|
PFL2000 |
2000 |
≤220 |
<3-5 |
160-200 |
100-160 |
5700×3500×3900 |
